Carte retrofit

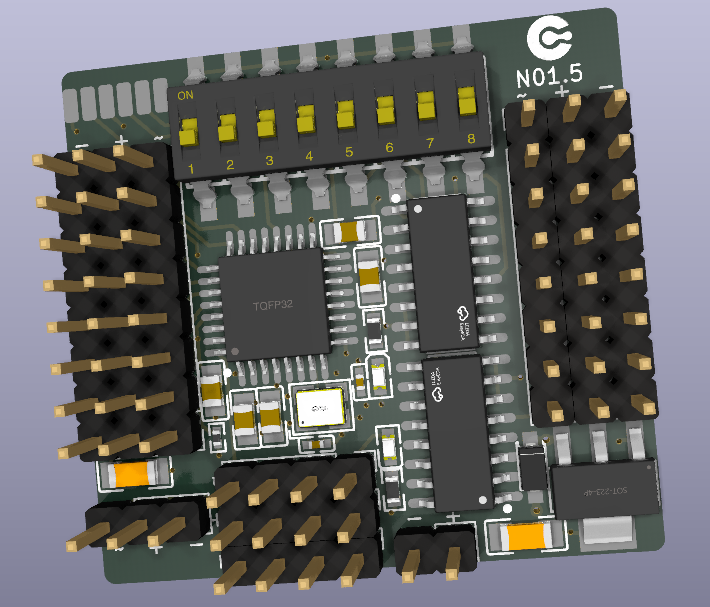

Présentation du produit

Cette carte permet de transformer une ancienne radio en 41 MHz(ou plus ancienne) qui ne fonctionne plus en une radio capable d'émettre en 2,4GHz. Cette carte s’utilise avec tout module d'émission en 2,4GHz compatible avec un signal PPM.

Note

Un module d’émission Jeti est recommandé pour une inversion et une affectation des voies plus faciles.

Voies

Cette carte est capable de lire 10 voies réparties de la façon suivante :

• 6 voies linéaires
• 2 voies tout ou rien
• 2 voies 3 positions

Mixages

Des mixages peuvent êtres appliqués aux voies sur contrôle d'un interrupteur :

• Dual Rate
• Mixage delta / papillon
• Mixage libre à définir

Fiche Technique

Généralités

	Min	Moy	Max
Alimentation	6.4V		14.5V
Voltage régulé		5V
Courant régulé			500ma
Consommation		20mA

Taille :

• 38mm x 35mm

PPM

Le PPM généré par cette carte est standard et fonctionne avec tous les émetteurs acceptant un signal PPM.

Note

Il suit le standard manche à zéro=1ms et manche à fond=2ms. (Peut être changé si besoin, me contacter pour une prestation spéciale). La trame possède 10 voies et fait 24ms.

Mise en fonctionnement

Recommandation pour l’alimentation

	Min	Moy	Max
Alimentation	6.4V		14.5V

Il convient donc de l’alimenter en 2S LiPo ou LiIon, la batterie peut descendre jusqu’à 3,2V par élément sans perturber le fonctionnement de la carte.

Batterie 3S

Une batterie 3S fonctionnera mais n'est pas recommandé pour éviter une surchauffe de la carte

Un beeper de tension basse sur la batterie est recommandé pour les longues après midi d’été.

Soudure câble alimentation

Bien vérifier que la soudure du câble ne fait pas contact avec les composants adjacents

Schéma de branchement

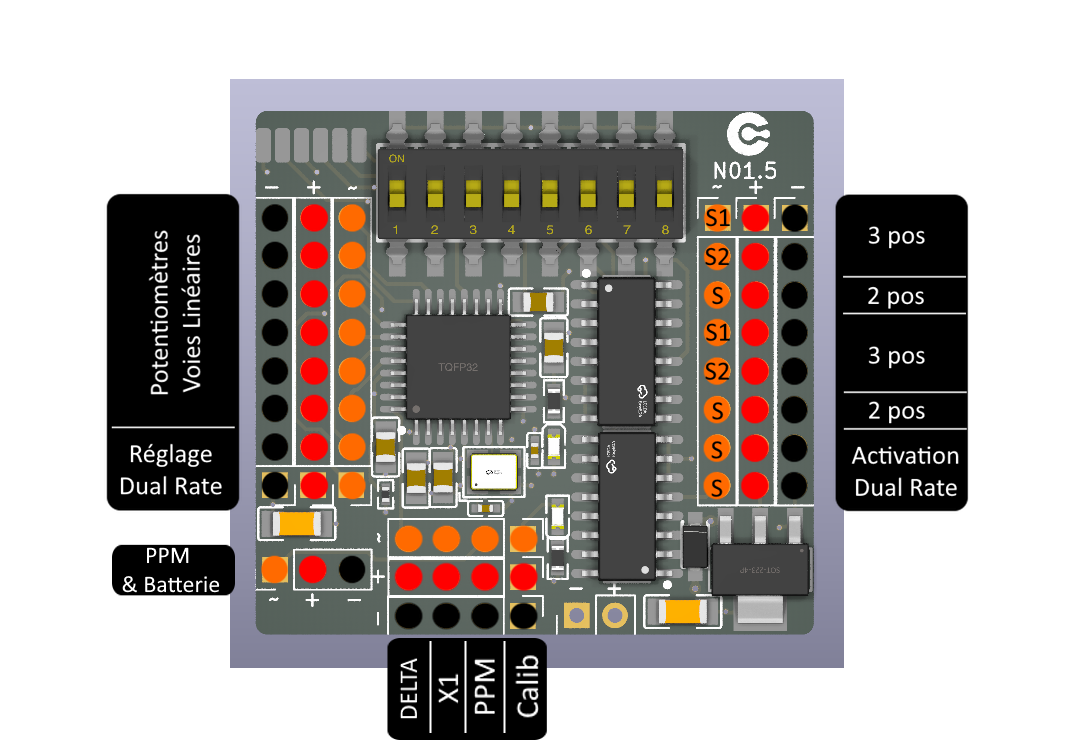

Schéma général

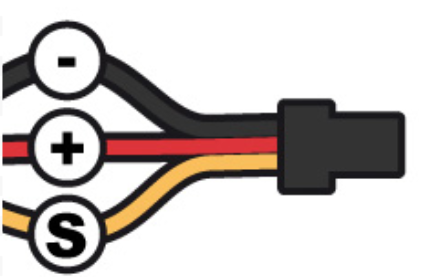

Le câblage doit être fait sur le modèle d’une prise de servo -,+,signal :

Note

Dans la suite de ce document des pastilles Noire, Rouge et Orange représenteront respectivement -, + et signal. Toutes les pastilles rouges correspondent à une prise régulée en 5V.

Branchement Alimentation

La batterie d'alimentation doit être branchée sur la prise indiquée ci-dessous.

Les pastilles de cuivre nu peuvent aussi êtres utilisées.

Note

Cette prise n'est pas assemblée.

Branchement émetteur

L'émetteur doit être connecté sur une des prises marqué PPM.

Note

La prise marqué "~ + -" en bas de la carte permet de brancher le + de la prise directement sur le + de la batterie.

Branchement potentiomètre

Les potentiomètres present sur la radio doivent être reliés en respectant le schéma suivant :

Note

Inverser le + et le - sur un potentiomètre inverse le sens de la voie.

Branchement Interrupteur

Les interrupteurs doivent relier la masse et le signal lors de leur activation pour être pris en compte.

2 positions

Pin	Signification	Branchement
ON	Normalement ouvert	Signal
C	Commun	Masse
ON	Normalement ouvert	N/A

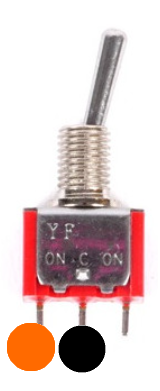

Les interrupteurs 2 positions doivent être branché sur les emplacements marqués 2 pos.

3 positions

Pin	Signification	Branchement
ON	Normalement ouvert	Signal 1
C	Commun	Masse
ON	Normalement ouvert	Signal 2

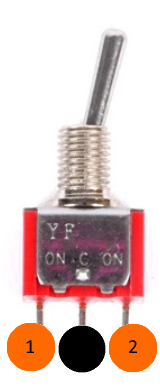

Les interrupteurs 3 positions doivent être branché sur les emplacements marqués 3 pos. Ces emplacements permettent de brancher le Signal 1 et le Signal 2 de façon séparé

Indicateurs lumineux

La carte possède un indicateur lumineux :

• Rouge : Indique que la carte est sous tension

Calibration

La calibration est un procédure simple permettant à la carte d'apprendre la course maximale des manches et voies linéaires sur la radio.

Cette procédure doit être respectée pour assurer un fonctionnement optimale de la radio.

• Retirer l’alimentation de la carte
• Relier la masse et le Pin de Calibration à l’aide d’un jumper
• Brancher l’alimentation
• Bouger manches et trims dans les positions maximales de chaque axes
• Bouger les voies linéaires dans les positions maximales
• Retirer le jumper ou l’interrupteur CALIB

Il convient de vérifier que la course des voies est satisfaisante au sol.

Note

Si le débattement des servo semble limités : certaines anciennes radios ont des trims dont le mouvement représente la moitié de la course du manche. Dans ce cas, il peut être utile de ne pas les bouger lors de la calibration. (Attention à bien les centrer)

Warning

La calibration est obligatoire lors du premier allumage ou de tout changement matériel sur la radio

Ended: Mise en fonctionnement

Utilisation

Inversion des voies

A partir de N01.5

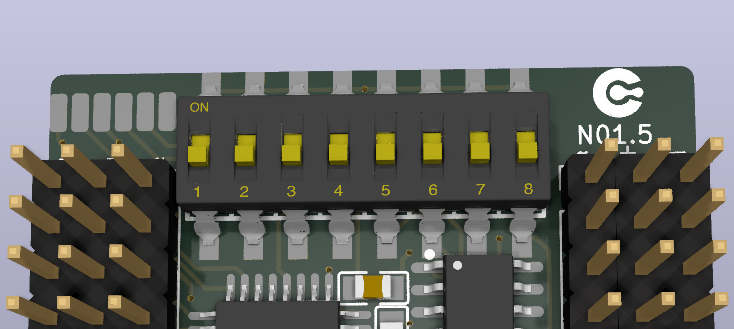

Les interrupteurs sur le haut de la carte permettent d'inverser la voie voulue sans modifier le câblage.

Note

Les interrupteurs 1 à 8 permettent d'inverser les voies 1 à 8.

Ancienne version

Note

Ces inverseurs fonctionnent toujours avec les nouvelles cartes.

La carte de retrofit était livré avec un set de 7 inverseurs. Chacun d'entre eux est capable d'inverser un manche ou un voie linéaire.

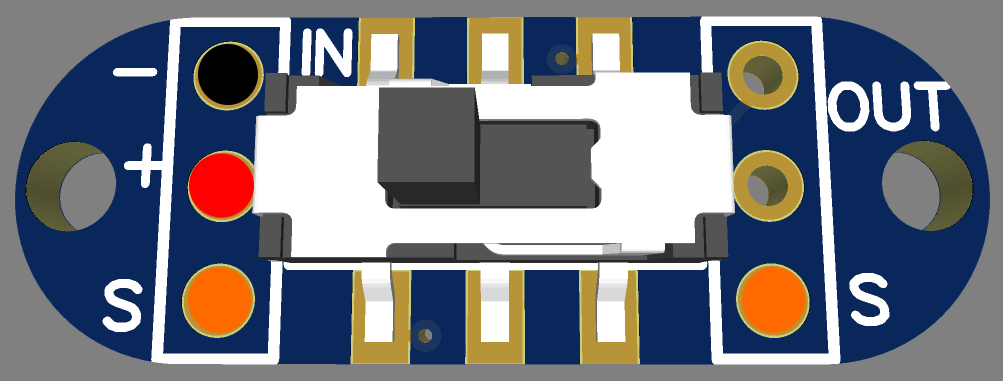

Branchement

Le branchement coté IN se fait sur le modèle d'une prise de servo. Ce coté est relié à la carte.

Le coté OUT est relié au potentiomètre et son câblage est aussi sur le modèle d'une prise de servo.

Pour inverser la voie il suffit de basculer l'interrupteur.

Warning

Le + et le - du coté OUT peuvent être inversés par l'interrupteur, ne pas y brancher de composants actifs.

Mécanique

Le set de 7 inverseurs est sécable pour les utiliser séparément si besoin.

Le bord d'un object solide et une pince large permettront de séparer la quantité voulu aisément.

Mixages

Les mixages peuvent être activés par le biais d’un jumper entre la masse et le signal ou d’un interrupteur :

Mixage Delta/Papillon

Le mixage delta mixe les vois 1 et 2.

Dual Rate

La masse représente 80% et +5V 50% de la course. Le dual rate est activé par l'interrupteur sur l'emplacement Activation Dual Rate lui correspondant.

Connecter les potentiomètres suivant le câblage d’un servo sur les emplacements Réglage Dual Rate.

Fonction libre

La carte possède une entrée libre qui peut être configurée sur demande pour exécuter un mixage/fonction personnalisé.

Liste non exhaustive des possibilités :

• Mélange voies
• Retardement
• Séquenceur
• Mixage entre voie
• Mélangeur libre des voies déjà présentes
• Combi switch

Note

Cette programmation se fait dans le cadre d’une prestation supplémentaire ou non en fonction de sa complexité.

Utilisation d’un Vu-mètre

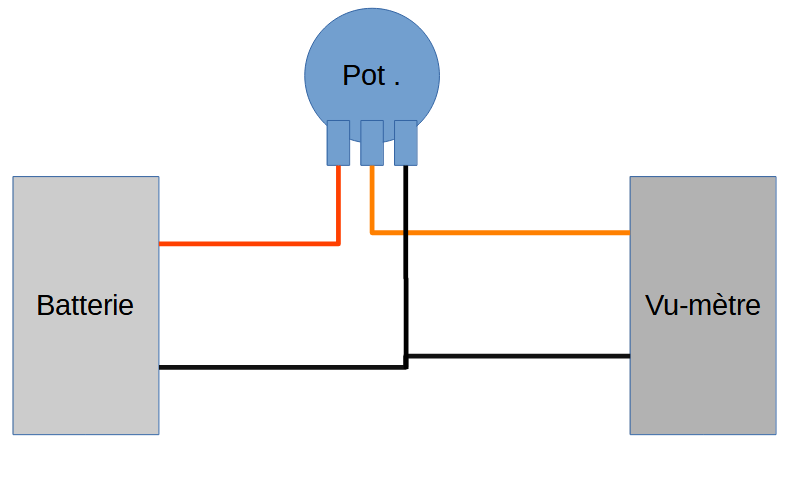

Pour utiliser le vu-mètre d’une ancienne radio à l’origine prévu pour des Nimh ou NiCad, se référer aux instructions et au schéma page suivante :

• Tourner le potentiomètre au maximum vers le -
• Brancher une batterie chargé
• Tourner le potentiomètre vers le + jusqu’à ce que l’aiguille affiche 100%

Warning

Cette technique permet d’utiliser une batterie récente mais ne garantit pas que l’état affiché de la batterie soit réaliste.

Ended: Utilisation

Autres Informations

Le bouton présent sur le dessus de la carte est un bouton utilisé lors des tests après assemblage il n’est pas utile pour l’utilisateur.

Il n’a pour effet que de redémarrer la carte (interruption du PPM pendant +/- 1 sec)

Note

Ce bouton n'est plus présent sur les dernières versions de la carte

Exemples d’utilisation

Un exemple d’utilisation sera bientôt ajouté.

Problèmes connus et leurs solutions

Émetteur jeti type TU2

• Grésillement après le branchement et pas de signal → le + et le signal sont inversé sur le pin PPM
• Bip court de façon régulière → l’alerte de batterie faible est réglée au dessus de 4.5V, la modifier avec une Jeti box

Toute radio

• Toute entrée linéaire qui n’est pas branchée est influencé par le reste des potentiomètres (ex : Voie 3 branché et Voie 4 libre → la voie 4 va légèrement fluctuer dans le même sens que la Voie 3 )
• Si les potentiomètres ont des crans ou la course n’est pas linéaire il peut être judicieux d’utiliser du nettoyant contact

( https://wd40.fr/produit/nettoyant-contacts/ pour n’en citer qu’un déjà testé )

Ended: Carte retrofit

eFusible

Présentation du produit

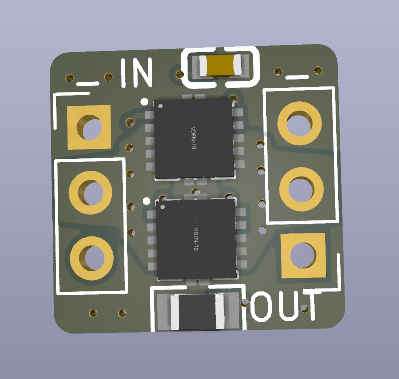

Ce fusible électronique permet de protéger votre installation servo en coupant l'alimentation lors d'un court circuit ou d'une surcharge d'un servo.

Note

Ce fusible est disponible monté avec prise servo, rallonge servo ou en kit.

Fiche Technique

Généralités

	Min	Moy	Max
Alimentation	4.5V		10V
Courant			4A
Courant (pic)			8.5A
Courant de coupure	9A		10.1

Taille :

• 11mm x 11mm

Méthode de test

Le eFusible est soumis à 4A continu pendant 30 mins à 8V. La température de surface des composants de puissance ne dépasse pas 55°C.

Les composants de cette carte peuvent soutenir 100°C sans dommage mais une température inférieure à 60°C à été choisie par mesure de sécurité (à la fois pour les câbles et pour vos doigts).

Cette méthode a été choisie pour être plus intensive que l'utilisation normale d'un servo.

Montage

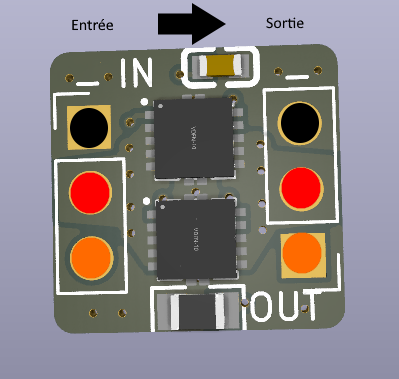

Pour les eFusibles assemblés il suffit de connecter l’extrémité Entrée au récepteur et l’extrémité Sortie au servo.
